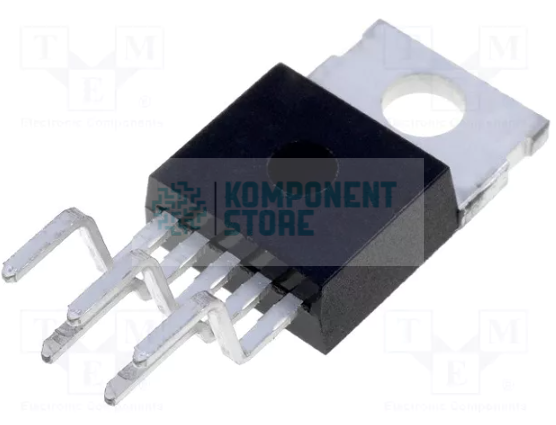

BTS442E2 ( 442E2 ) SMART POWER SWİTCH

BTS442E2, Infineon tarafından üretilen yüksek performanslı bir high-side power switch (yükselen taraf güç anahtarı) entegresidir. Bu entegre, özellikle otomotiv elektroniği, endüstriyel kontrol sistemleri, yük anahtarlama uygulamaları ve mikrodenetleyici kontrollü güç yönetimi gibi alanlarda yaygın şekilde kullanılmaktadır. Hem yüksek akım kapasitesi hem de gelişmiş koruma özellikleri sayesinde modern elektronik projelerde güvenilir bir çözüm sunar.

Bu makalede BTS442E2’nin ne olduğu, yapısı, teknik özellikleri, kullanım alanları, çalışma mantığı ve projelerde sağladığı avantajlar tüm ayrıntılarıyla ele alınacaktır.

1. BTS442E2 Nedir?

BTS442E2, PROFET (Power Rail Protected MOSFET) ailesine ait bir yüksek akım anahtarlama entegresidir. Mikrodenetleyici tarafından kontrol edilerek yüksek güçlü yüklerin sürülmesini sağlar. Geleneksel rölelere göre çok daha hızlı, sessiz ve güvenilirdir.

Bu entegre:

• MOSFET tabanlı bir güç anahtarlayıcıdır,

• Yüksek akım yönetimi yapabilir,

• Gelişmiş koruma devreleri içerir,

• Tek bir entegrede hem güç yönetimi hem de hata geri bildirimi sunar.

2. Teknik Özellikleri

Aşağıda BTS442E2’nin önemli teknik özellikleri listelenmiştir:

• Çalışma Gerilimi: 42V’a kadar destek

• Sürekli Çıkış Akımı: 30A (uygulamaya göre değişebilir)

• Low RDS(on) Değeri: Düşük ısı üretimi ve verimli anahtarlama

• Termal Koruma: Aşırı sıcaklıkta kapatma

• Aşırı Akım Koruması: Anlık yüksek akımlara karşı güvenlik

• Kısa Devre Koruması: Yükte oluşabilecek kısa devreleri tespit eder

• Overvoltage Protection: Gerilim yükselmelerine karşı dayanıklılık

• Diagnostic Feedback: Mikrodenetleyiciye hata durumu bildirme

• EMC Uyumu: Ototomotiv EMC standartlarına uygun

Bu özellikler, BTS442E2’yi zorlu ve profesyonel uygulamalarda kullanılabilir hale getirir.

3. Çalışma Prensibi

BTS442E2 bir high-side switch yani yükün pozitif hattını anahtarlayan bir entegredir. Mikrodenetleyici tarafından gönderilen düşük voltajlı bir sinyal, MOSFET’in gate yapısını tetikleyerek büyük akımın yük üzerinden geçmesine izin verir.

Temel çalışma mantığı şu şekildedir:

1. Mikrodenetleyici IN pinine sinyal gönderir.

2. BTS442E2 içindeki MOSFET iletime geçer.

3. Yüke yüksek güç iletilir.

4. Herhangi bir arıza olursa entegre OUT veya DIAG pininden geri bildirim sağlar.

5. Koruma devreleri gerektiğinde devreyi otomatik kapatır.

4. BTS442E2’nin Kullanım Alanları

BTS442E2 özellikle yüksek akım gerektiren projelerde tercih edilir. Aşağıdaki alanlarda yoğun şekilde kullanılır:

4.1 Otomotiv Elektroniği

• Far kontrolü

• Motorlu koltuk sistemleri

• Cam açma/kapama mekanizmaları

• ABS ve ESP modülleri

• Fan, pompa ve valf sürme

Otomotiv ortamı yüksek sıcaklık ve akım gerektirdiği için BTS442E2 bu alanlarda oldukça verimli ve dayanıklıdır.

4.2 Endüstriyel Kontrol Sistemleri

• Fabrika otomasyonu

• Robotik aktüatör sürme

• Güç rölelerinin yerine hızlı anahtarlama

4.3 Mikrodenetleyicili Güç Yönetimi

• Arduino projelerinde yüksek yük sürme

• PIC, STM32, ESP32 sistemlerinde güç anahtarlama

• Akıllı ev sistemlerinde yüksek güçlü yük kontrolü

4.4 DC Motor ve Solenoid Sürme

MOSFET yapısı sayesinde motor veya solenoid gibi indüktif yükleri güvenle sürer. Dahili serbest döngü koruması, harici diyot ihtiyacını azaltır.

4.5 LED Aydınlatma Sürücüleri

• Yüksek güçlü LED modülleri

• Otomotiv stop ve sinyal lambaları

• Endüstriyel LED aydınlatmaları

Güç anahtarlama hızının yüksek olması sayesinde LED PWM kontrolü rahatlıkla sağlanır.

5. Avantajları

✔ Rölelerin Yerini Alır

• Sessiz çalışır

• Daha hızlıdır

• Daha uzun ömürlüdür

✔ Gelişmiş Koruma Devreleri

Kısa devre ve aşırı akım durumunda projeyi korur.

✔ Enerji Verimliliği

Low RDS(on) değeri sayesinde düşük ısı üretir.

✔ Dijital Kontrollü

Arduino veya mikrodenetleyiciden direkt sürülebilir.

✔ Geri Bildirim Özelliği

Hata durumunda MCU’ya bilgi gönderebilir.

6. BTS442E2 ile Proje Tasarlarken Dikkat Edilmesi Gerekenler

• Yük akımı maksimum değeri aşmamalı

• PCB tasarımında geniş bakır yollar kullanılmalı

• Isı dağılımı için termal pad’ler eklenmeli

• Besleme hattında sağlam bir filtreleme yapılmalı

• MCU ile DIAG pininin doğru şekilde entegre edilmesi önerilir

Bu noktalar entegreyi daha güvenilir ve uzun ömürlü hale getirir.

7. Sonuç: BTS442E2 Neden Tercih Edilir?

BTS442E2, profesyonel projelerde tercih edilen güçlü, güvenilir ve koruma özellikleri ile donatılmış bir yüksek akım MOSFET tabanlı anahtarlama entegresidir. Hem otomotiv sektöründe hem de endüstriyel kontrol sistemlerinde son derece yaygın olarak kullanılır.

Rölelerin yerini alacak kadar hızlı, dayanıklı ve güvenli bir yapıya sahip olması sayesinde modern elektronik projeler için ideal bir bileşendir.
